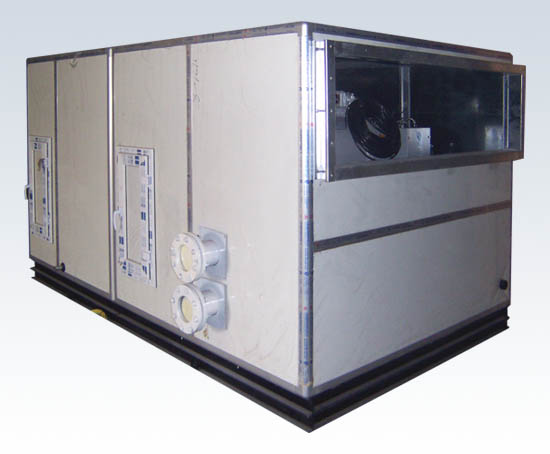

| 濕亞水冷型恒溫恒濕機參數表 | |||||||||||||||||||
| 型號項目 | SHS6Q | SHS9Q | SHS15Q | SHS18Q | SHS24Q | SHS30Q | SHS36Q | SHS45Q | SHS51Q | SHS60Q | SHS75Q | SHS90Q | SHS120Q | SHS160Q | SHS200Q | SHS240Q | |||
| 機組性能 | 制冷量 | kW | 6 | 9 | 15 | 18 | 24 | 30 | 36 | 45 | 51 | 60 | 75 | 90 | 120 | 160 | 200 | 240 | |
| 制熱量(加熱量) | kW | 2 | 6 | 9 | 9 | `12 | 15 | 18 | 24 | 27 | 30 | 39 | 45 | 62 | 81 | 99 | 112 | ||
| 額定風量 | m3/h | 1000 | 2000 | 2800 | 4000 | 4500 | 5600 | 6700 | 8400 | 9500 | 11200 | 14000 | 16800 | 21000 | 28500 | 36000 | 40000 | ||
| 機外余壓 | Pa | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 400 | 400 | 400 | 600 | 600 | 600 | 600 | ||
| 電源型式 | 220V 50Hz | 三相五線380V 50Hz | |||||||||||||||||
| 溫控范圍及精度 | 18-28℃±1℃ | ||||||||||||||||||
| 濕控范圍及精度 | 40-70%±5% | ||||||||||||||||||
| 電源總功率 | kW | 5.2 | 10.7 | 16.9 | 18.4 | 24.7 | 30.9 | 37.1 | 51.5 | 60.3 | 69.0 | 92.6 | 113.5 | 144.4 | 190.7 | 222.0 | 246.8 | ||
|
使用側 換熱器 |
換熱器型式 | 高效紫銅管穿親水鋁波紋翅片機脹緊配 | |||||||||||||||||
| 冷凝風機類型 | 低噪音離心風機 | ||||||||||||||||||
| 風機功率 | kW | 0.2 | 0.25 | 0.45 | 0.5 | 0.8 | 1 | 2 | 3.5 | 4 | 5.5 | 7.2 | 9 | 11 | 14.5 | 18 | 20 | ||
| 加濕器 | 類型 | 電極式 | |||||||||||||||||
| 功率 | kW | 1.5 | 2.25 | 3.75 | 4.5 | 6 | 7.5 | 8.25 | 13 | 16.75 | 18.75 | 28 | 37.5 | 42 | 56 | 56 | 56 | ||
| 加濕量 | kg/h | 2 | 3 | 5 | 6 | 8 | 10 | 11 | 18 | 22 | 25 | 40 | 50 | 60 | 80 | 80 | 80 | ||
| 進水管徑 | DN | DN15 | |||||||||||||||||
| 加熱器 | 類型 | PTC/電加熱式 | |||||||||||||||||
| 功率 | kW | 2 | 6 | 9 | 9 | `12 | 15 | 18 | 24 | 27 | 30 | 39 | 45 | 62 | 81 | 99 | 112 | ||
| 冷凝器 | 類型 | 板式換熱器/殼管式換熱器 | |||||||||||||||||
| 水量 | T/H | 2 | 2.5 | 3.5 | 4 | 6 | 7 | 9 | 11 | 13 | 15 | 19 | 23 | 30 | 38 | 48 | 54 | ||
| 水阻力 | kpa | 20-40 | |||||||||||||||||
| 管徑 | (inch) | 1 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| 外形尺寸 | 長 | mm | 1100 | 1100 | 1100 | 1100 | 1140 | 1140 | 1590 | 1590 | 1650 | 1850 | 1850 | 2200 | 2400 | 2600 | 3000 | 3000 | |
| 寬 | mm | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1800 | 1800 | ||
| 高 | mm | 1890 | 1890 | 1890 | 1890 | 1730 | 1730 | 2065 | 2065 | 1850 | 1950 | 1950 | 2000 | 2200 | 2300 | 2500 | 2500 | ||
| 機組重量 | kg | 150 | 180 | 230 | 250 | 300 | 400 | 450 | 520 | 580 | 670 | 760 | 875 | 1090 | 1550 | 1870 | 2100 | ||
| 機組噪音 | dB(A) | 50 | 55 | 60 | 62 | 64 | 65 | 66 | 68 | 68 | 69 | 70 | 72 | 72 | 74 | 74 | 75 | ||
| 壓縮機等性能 | 壓縮機 | 類型 | 轉子壓縮機 | 全封閉渦旋式壓縮機 | |||||||||||||||
| 輸入功率 | kW | 1.5 | 2.2 | 3.7 | 4.4 | 5.9 | 7.4 | 8.8 | 11.0 | 12.5 | 14.7 | 18.4 | 22.0 | 29.4 | 39.2 | 49 | 58.8 | ||
| 換熱器型式 | 高效紫銅管穿親水鋁波紋翅片機脹緊配 | ||||||||||||||||||
| 節流方式 | 外平衡式熱力膨脹閥 | ||||||||||||||||||
| 冷凝風機類型 | 低噪音軸流風機 | ||||||||||||||||||
| 制冷劑 | 種類 | R22或407C | |||||||||||||||||
| 充注量 | kg | 1.0 | 1.5 | 2.6 | 3.0 | 4.0 | 5.5 | 7.0 | 8.0 | 8.5 | 10.0 | 12.5 | 15.0 | 20 | 26.7 | 33 | 40 | ||
|
注:1.設計工況:室內干球溫度23℃,濕球溫度17℃,冷卻水進水溫度30℃,出水溫度35℃. 2.產品命名:SHS32Q-I(S代SHIER,HS代表水冷恒溫恒濕機,32Q代表制冷量為32KW,I與II各代表模塊電腦板及PLC;)其它詳見公司產品命名方式. 3."機外余壓"指出廠時標準配置風機機外余壓參數,可根據實際要求提供其它機外余壓值. 4.噪聲測試在機組正前面1.5M,高1M空曠空間. 5.機組送風方式用戶可根據具體現場要求選擇,各送風方式機組性能參數同上. 6.管道直流送風式機組沒有風機部分技術參數,用戶需要另外配備風機. 7.其他特殊非標機型詳細技術資料可向我司技術垂詢。 8.產品由于更新?lián)Q代,相關技術參數的變動恕不予奉告. |
|||||||||||||||||||
